Wird hauptsächlich in der Lebensmittelindustrie eingesetzt, um 600 Liter EURO-Behälter vertikal zu transportieren. Dieser Förderer kann für Fässer, Kleingebinde oder andere Anwendungsbereiche hergestellt werden. Er kann auch in anderen Industriezweigen wie der chemischen und pharmazeutischen Industrie sowie im Maschinenbau eingesetzt werden.
Der Senkrechtförderer wurde nach ergonomischen Gesichtspunkten entwickelt, um Verletzungsgefahren für das Personal zu vermeiden und die Produktion effizienter zu gestalten.
Aufbau und Funktion:
Die Konstruktion besteht aus 2 Hauptteilen, dem Hauptständer und dem Hubrahmen. Das Gestell besteht im Prinzip aus zwei Säulen, die aus Blech und vollverschweißtem Einzelhohlprofil gefertigt sind. Der untere Rahmen ist mit 4 Füßen zur Befestigung der Maschine auf dem Boden versehen. Der Heberahmen ist hauptsächlich aus vollverschweißtem Einzelhohlprofil gefertigt und verläuft innerhalb der Säulen. Die vertikale Bewegung des Heberahmens erfolgt durch elektromechanischen Antrieb einer Rollenkette.
Der zu hebende Container wird in den Hubrahmen eingesetzt und aus Sicherheitsgründen ist der Hubrahmen mit einem Rückhaltemechanismus versehen, der den Container in seiner Position sichert.
Der Senkrechtförderer wird von einem elektrischen Getriebemotor mit Bremse angetrieben. Der Betrieb wird durch elektrische Drucktasten gesteuert, wobei die "Auf"-Taste für das Anheben und die "Ab"-Taste für die Rückkehr auf den Boden verwendet wird. Der Schaltkasten ist mit einer Not-Aus-Taste ausgestattet.

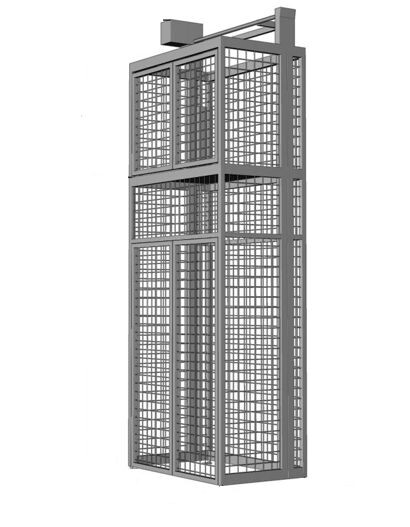

Aus Sicherheitsgründen ist die Maschine mit einem Sicherheitskäfig mit elektrisch verriegelten Türen auf der unteren und oberen Ebene ausgestattet, um Unfälle zu vermeiden.
ACHTUNG! Die Beförderung von Personen ist nicht gestattet.
Allgemeine Punkte:
Der Senkrechtförderer ist gemäß den Forderungen der Lebensmittelindustrie konzipiert und entspricht den folgenden CE-Normen:
- EEC-89/392
- 91/368
- 93/44
- 93/68
- EEG-73/23
- 89/336
Der Senkrechtförderer kann gegen Aufpreis in den folgenden Standardausführungen geliefert werden:
- niedrig gebaute Ausführung (VT 800 M-L)
- Hubrahmen für andere Behälter
- für andere Hubhöhen
Technische Daten:
Die Hauptteile sind aus glasperlengestrahltem Edelstahl, AISI 304, gefertigt. Der untere Rahmen ist mit 4 Füßen (M20) aus rostfreiem Stahl ausgestattet. Die Füße sind in der Höhe verstellbar (+25/-15 mm) und werden mit M16-Schrauben am Boden befestigt.
Der Senkrechtförderer ist mit einem Sicherheitskäfig mit elektrisch verriegelten Türen sowohl auf der oberen als auch auf der unteren Ebene ausgestattet. Die Türen sind darüber hinaus mechanisch mit einer federbelasteten Verriegelung verriegelt.
Die Türen auf der oberen Ebene können am Einlauf oder an der gegenüberliegenden Seite geöffnet werden.
Im Inneren der Säulen läuft der Hubrahmen auf vier hochdichten Kunststoffrädern. Die Kraftübertragung erfolgt über zwei 1" Simplex-Rollenketten aus Stahl, BS 228-1962 (SMS 1613). Die Rollenkette ist am Heberahmen mit Gliederdetails aus Edelstahl befestigt. (Als Sonderausstattung können die Kette und die Kettenräder aus rostfreiem Stahl hergestellt werden).
Der Senkrechtförderer ist mit elektromechanischen Endschaltern ausgestattet, um die Auf- und Abwärtsbewegung zu stoppen, sowie mit einem Sicherheitsschalter an der oberen Position. Der Druckknopfkasten verfügt über elektrische Taster für die Bedienung der Auf- und Abwärtsbewegung mit einer Notabschaltung.
Erhältlich in verschiedenen Größen / Förderhöhen!
