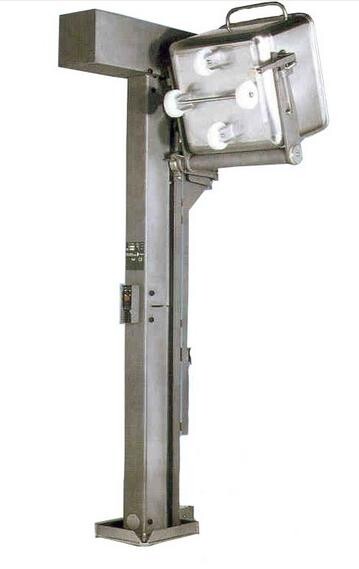

Hebe-Kippvorrichtung, Typ KHV
Mast, Hubgabel, Schieber, Schieber-Achse und die Verkleidung der Maschine sind komplett aus Edelstahl, Werkstoff Nr.: 1.4301, Oberflächen geschliffen.
Die Hubgabel ist für die Aufnahme von Norm-Beschickungswagen (nach DIN 9797) konzipiert. Das Entleeren der Wagen erfolgt über deren Schmalseite.
Der Lift ist komplett anschlussfertig, mit allen sicherheitstechnischen Ausrüstungen, einschließlich der justierbaren Endschalter in oberster und unterster Position sowie einem Sicherheitsendschalter als max.-max. Hubhöhenbegrenzung.
Die Bedienung der Maschine erfolgt über eine Schalttafel mit drei Tastern. Die Taster sind belegt mit den Funktionen “AUF- STOPP- AB“.
Die Aufwärtsbewegung der Hubgabel erfolgt in Selbsthaltung, die Abwärtsbewegung über „Totmannschaltung“.
Der Antrieb für die Hub- und Senkbewegung besteht aus einem Getriebe-Bremsmotor und einer, mit dem Schieber verbundenen Rollenkette nebst den erforderlichen Kettenrädern.
Durch den Bremsmotor wird bei Stromausfall ein Absinken der Hubgabel unter Last verhindert.
Der Schieber ist mit einer mechanischen Sicherheitsvorrichtung ausgestattet, die ein Herablaufen der Hubgabel bei Kettenbruch auch unter Last verhindert.
Die für den elektrischen Anschluss der Maschine erforderlichen Versorgungsleitungen sowie das Befestigungsmaterial für die Aufstellung der Maschine vor Ort gehören nicht zu unserem Liefer- und Leistungsumfang und sind kundenseitig beizustellen.
Achtung:
Ab der Hubhöhe von 3.050 mm müssen die Hebe-Kippvorrichtungen zusätzlich zur Bodenbefestigung noch an einer Gebäudewand/Decke oder an der zu beschickenden Maschine abgefangen werden!
Bitte beachten Sie, dass die Maschine, je nach Benutzerart, mit gewissen Sicherheitssystemen ausgestattet sein muss (z.B. Schutzkäfig, oder div. Abdeckungen etc.), um einen Aufenthalt im Gefahrenbereich, bzw. ein Hineingreifen bei laufender Maschine zu verhindern.
Wir bitten Sie, diese Risiken mit Ihren Sicherheitsbeauftragten zu prüfen und bei Ihrer Anfrage mit zu berücksichtigen. Gerne bieten wir Ihnen entsprechende Schutzeinrichtungen mit an.
